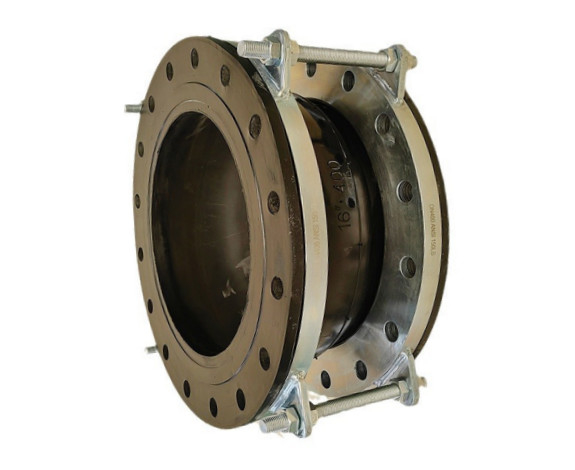

Резиновое соединение Нержавеющая сталь Фланцевая конечная сторона полностью запечатанный гибкий соединитель резиновый расширение

Фланцевые резиновые соединения (также известные как фланцевые резиновые соединения, гибкие резиновые фланцевые соединения) - это распространенный компонент соединения труб, в основном используемый для поглощения вибрации труб,Компенсировать смещение и уменьшить шум.

Структура и состав
Корпус из резины: обычно изготавливается из нефтяного, коррозионно- и высокотемпературного каучука (например, NBR, EPDM, CR и т.д.).

Укрепляющий слой: несколько слоев полиэстерного шнура или стального проволочного скелета для улучшения несущей способности.

Фланцевая часть: край резинового соединения складывается наружу, подходит к фланцу и закрепляется болтами.

Фланц: в основном из углеродистой или нержавеющей стали, подключенные к фланцу трубопровода.

Основные особенности
Хорошая уплотнение: конструкция фланца увеличивает зону контакта, чтобы предотвратить утечку среднего.

Поглощение ударов и уменьшение шума: эластичность резины поглощает вибрации трубопровода и удар.

Компенсационное смещение: оно может быть смещено по оси, по бокам или по углам для уменьшения теплового расширения и сокращения или ошибок установки.

Устойчивость к давлению и температуре: рабочее давление обычно составляет 0,6 ~ 2,5 МПа, а диапазон температуры -20 °C ~ 120 °C (в зависимости от материала).

Общие типы
Одноколесовое резиновое соединение: подходит для общих труб.

Двухколевое резиновое соединение: большая компенсация и большая гибкость.

Уменьшающий диаметр резиновый соединитель: соединяет трубы разного диаметра.

Устойчивый к кислотам и щелочам/устойчивый к высоким температурам тип: специальный резиновый материал адаптируется к суровым условиям.

               Однокуловое резиновое соединение Двухкуловое резиновое соединение

               Уменьшающие резиновые суставы

Отличие от обычных резиновых соединений

Подтяжная способность: конструкция фланца более подходит для случаев высокого давления.

Способ установки: соединение фланца непосредственно закрепляется болтами фланца

Точки отбора
Средний: выберите подходящий резиновый материал (например, EPDM с устойчивостью к кислотам и щелочам, NBR с устойчивостью к маслу).

Уровень давления: выбирается в соответствии с рабочим давлением системы.

Требования к смещению: определяется осевая, боковая или угловая компенсация.

Стандарт фланца: соответствует национальному стандарту (GB), американскому стандарту (ANSI), немецкому стандарту (DIN) и т.д.
